PARAMETRY TECHNICZNE
| Materiały: – stal zwykła – stal ocynkowana – stale nierdzewne – aluminium | Rodzaje oczek: – rombowe – kwadratowe – sześciokątne – okrągłe |
Siatki cięto-ciągnione produkowane są wg normy DIN 791, a przy ich poprawnym oznaczeniu należy podawać cztery wymiary wg schematu: l x b x c x s (w mm)
l – dłuższa przekątna oczka mierzona w tzw. węzłach (w mm)
b – krótsza przekątna oczka mierzona w tzw. węzłach (w mm)
c – mostek powstały w procesie nacinania i rozciągania (w mm)
s – grubość materiału, z którego wykonano siatkę (w mm)
Wzór na obliczanie prześwitu: Ao = (1 – (2c/b)) x 100 (w %)
| l x b x c (w mm) | prześwit (w %) | przykład * |
|---|---|---|
| 8 x 4 x 1 | 50,0 | zobacz |
| 10 x 6 x 1 | 67,0 | zobacz |
| 12 x 6 x 2 | 35,0 | zobacz |
| 16 x 8 x 1,5 | 63,0 | zobacz |
| 20 x 10 x 2 | 60,0 | zobacz |
| 29 x 10 x 2,5 | 50,0 | zobacz |
| 40 x 17 x 2 | 76,0 | zobacz |
| 40 x 17 x 2,5 | 70,0 | zobacz |
| 43 x 13 x 2,5 | 62,0 | zobacz |
| 45 x 20 x 4 | 60,0 | zobacz |
| 50 x 22 x 4 | 64,0 | zobacz |
| 62 x 20 x 7 | 30,0 | zobacz |
| 62 x 23 x 3 | 74,0 | zobacz |
* zamieszczone przykłady mają charakter poglądowy i odbiegają od rzeczywistych wymiarów siatek
Wymiary standardowych arkuszy: 1000 x 2000 mm

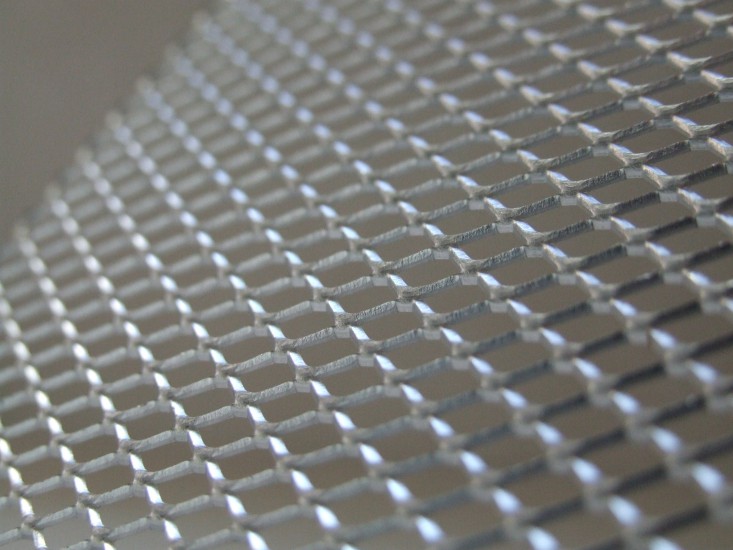

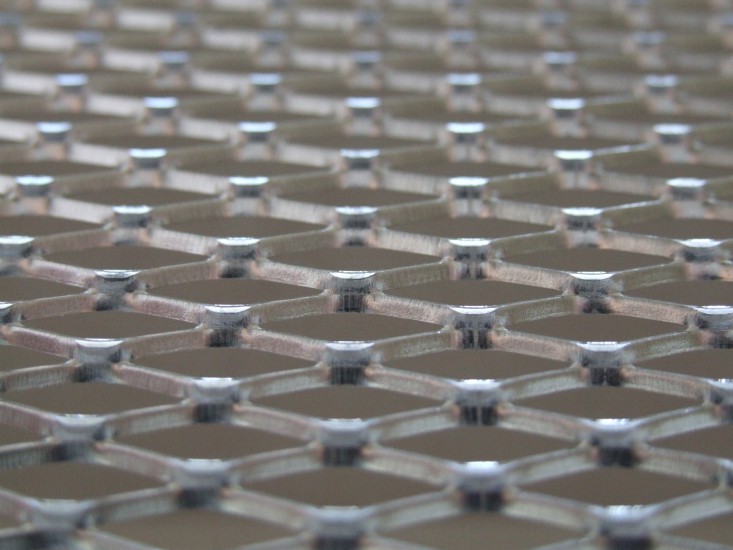

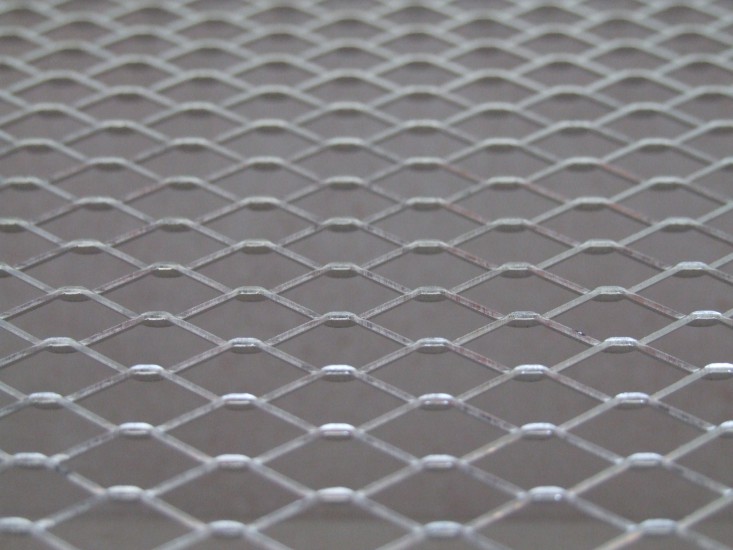

Siatki cięto-ciągnione powstają w wyniku nacinania i rozciągania blachy, bez ubytku materiału. Kształt ostrza określa kształt i wielkość powstającego otworu. Ze względu na sposób produkcji główną zaletą siatek cięto-ciągnionych jest ich trójwymiarowość. To właśnie ta cecha sprawia,
że są często wykorzystywane w budownictwie i przemyśle jako:
- elementy fasad i elewacji
- sufity podwieszane
- ścianki działowe
- wypełnienia balustrad
- filtry
- pergole
- okładziny ścienne
- urządzenia wentylacyjne
Na specjalne zamówienia dostarczamy siatki o innych wymiarach lub w zwojach oraz siatki walcowane.
